总体设计
1)系统简介
多媒体信息发布系统是利用显示屏将企业宣传、实时通知展现出来的一种高清多媒体显示技术。系统是将音视频、电视画面、图片、动画、文本、文档、网页、流媒体、数据库数据等组合成一段段精彩的节目,并通过网络将制作好的节目实时的推送到分布在各地的媒体显示终端,从而将精彩的画面、实时的信息资讯在各种指定场所展现在所需的群众眼前。
2)系统架构
系统采用B/S架构,用户相关工作人员只需通过互联网或内部专用网登陆服务器端即可完成内容设计并发布,节目通过网络传输到各播放端进行本地、实时分类播放。

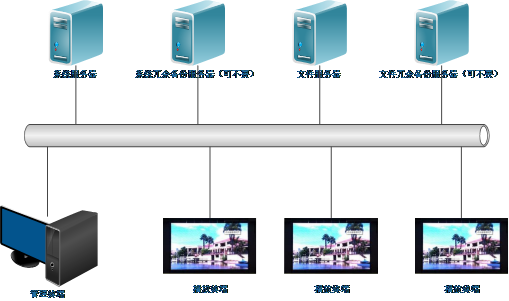

(图1)系统架构
3)系统特点
可扩展性:框架功能划分模块化,业务生成组件化,为系统扩展预留余地,拥有完全自主知识产权,可根据用户特殊需求进行方便的定制开发,系统可与企业现有的系统进行对接,或为用户二次开发提供标准接口;系统支持同步音视频现场实况直播和电视节目的同步直播,可以接入天气预报、新闻、汇率、RSS等动态数据。
可靠性:系统实时监控整个系统网络中终端的运行情况,当终端出现异常时,能自动报警,支持系统主设备双机冗余备份,避免任何系统崩溃引起的数据丢失和单点故障,系统采用多种安全机制,如文件接收数据完整性校验、用户操作权限应用管理、节目内容数据安全验证和审核、硬件设备安全验证等,保证信息发布的安全以及可靠性。
可维护性:系统实时监测终端运行状态,出现故障并可实时查询终端运行日志及时发现问题并排除故障,同时终端运行异常会实时像平台进行示警,方便运维人员日常维护;平台采用的系统结构、技术措施、开发手段都是基于相当成熟的应用基础,在技术服务和维护响应上同用户积极配合;
开放性:基于业界开放式标准,对平台中各种网络协议、网关接口、数据接口形式等进行统一规划,未未来系统扩展奠定基础;
4)系统组成
中心管理端:主要是制作节目、发布节目、审核管理、系统监控、播放
播放终端 :主要是部署节目、播放节目、现场查询、插播消息等功能
5)运行环境
服务器硬件运行环境
CPU :Intel 双核2.0 GHz或以上
内存:2GB内存或以上
硬盘:320GB硬盘空间大小或以上

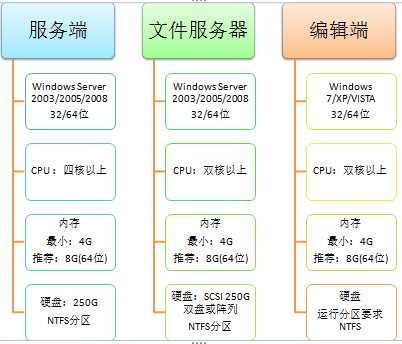

(图2)硬件推荐配置
服务器软件运行环境
操作系统: windowsXP/2003/ Win7/(推荐windows server 2003)IE浏览器:IE 8/9(推荐IE8)
2平台基本功能
一、基本功能
序号 | 项目 | 描述 |
1 | 统一管理 | 采用B/S架构中心管理服务器,星型拓扑组网,实现节目统一制作发布、终端分布式部署集中控制。 |
2 | 网络形式 | 支持局域网组网、互联网组网和混合组网方式,终端支持有线LAN、无线WiFi和3G无线网络接入。 |
3 | 本地存储 | 播放内容存储在终端本地存储器,避免因网络故障而无法播放节目。 |
4 | 后台下载 | 终端支持前台播放后台下载方式,传输即时节目和消息时不影响原有节目正常播放,支持断点续传、增量下载。 |
5 | 无人值守 | 终端支持每周7天、每天3段定时开关机设置。 |
6 | 远程升级 | 终端支持网络远程升级和人工U盘升级两种更新方式,根据版本自动识别智能升级。 |
二、播放功能
序号 | 项目 | 描述 |
1 | 图片 | 支持JPG、BMP、PNG、GIF格式图片播放。 |
2 | 视频 | 图片可做到分辨率4096x4096。 |
3 | 音乐 | 支持MPEG1、MPEG2、MPEG4、H.264、AVC、VC-1、RM、WMV视频编码格式,支持MPG、AVI、WMV、MKV、FLV、MOV、MP4、RM、RMVB、TS、TP文件播放。支持现有的所有视频格式,全部格式视频支持1080P全高清分辨率。 |
4 | 表格 | 支持MP3、AAC、OGG、WAV格式声音文件播放。 |
5 | 图片特效 | 支持自定义表格和EXCEL表格数据显示。 |
6 | 无缝联播 | 支持视频文件之间无缝连续播放、支持视频与图片之间无缝播放、支持全屏与分屏播放列表之间的无缝切换 |
7
| 滚动字幕 | 支持跑马灯滚动字幕显示,字幕显示位置、字体大小、字体颜色、背景颜色、背景透明度、滚动速度由用户自定义设置。 |
8 | 实时数据 | 支持利率、汇率、基金等实时数据数据采集显示,数据采集支持网页抓取、TCP Socket通讯、Web Service等多种方式,可根据用户需求进行定制。 |
9 | 动态信息 | 支持日期、时间、天气信息显示,显示位置、大小、颜色、样式由用户选择。 |
10 | 分屏显示 | 支持背景图片+视频窗口+图片窗口+动态信息+滚动字幕分屏显示方式,单个播放列表可以支持一张背景图片、一个视频窗口、四个图片窗口、日期、时间、天气和一条滚动字幕,各区域大小、屏幕位置由用户自由分割设置。 |
三、管理功能
序号 | 项目 | 描述 |
1 | 素材管理 | Web中心服务器支持素材文件管理。 按类型管理: 系统提供图片、视频、音乐、表格类型素材分页面上传、删除、预览操作; 按文件夹管理: 在分类素材页面,系统提供用户自建文件夹功能,用户自定义素材存储的文件夹,方便用户对素材进行细化分类; 在线素材预览: 系统提供在线多素材缩略图预览和单素材详细预览。 |
2 | 节目制作 | 系统以播放列表为基本播放单位,Web中心服务器器提供在线播放列表制作和即时预览。 播放列表制作: 用户按屏幕模板在预先划分的区域添加各类素材,可自由设定单个素材的播放时长、图片转场特效,编排各素材的播放顺序; 即时预览: 编辑完成的播放列表可以立即进行在线预览,系统提供两种预览方式, 快速预览,采用流媒体技术,以小差异网络带宽快速预览播放列表; 准确预览,以1:1方式进行预览。 |
3 | 模板管理 | Web中心服务器提供模板制作和分类管理。 系统模板: 系统预设的常用屏幕模板; 用户模板: 用户自定义的屏幕模板,用户自由划分功能区域大小、移动区域位置,采用鼠标拖拽所见即所得方式。 |
4 | 节目排期 | 系统支持默认播放、自定义播放方式,在自定义播放方式中用户可以根据日期、时间、星期创建多种播放方式,如周期播放、定时播放等。 一个节目表可以多次按不同播出属性发送至同一个终端或不同的终端,在终端详细信息页面可以查看终端的全部节目表和播出日程安排。 |
5 | 即时插播 | 系统支持两种即时插播方式,插播字幕和插播节目。 1)插播字幕: 选择插播字幕时,原有排期节目正常播放,在屏幕顶部或底部覆盖显示滚动字幕消息;插播字幕的显示时长、字体属性、滚动速度等参数由用户自定义; 2)插播节目: 选择插播节目时,停止播放原有排期节目,在插播期间仅播放插播节目,插播节目播放结束后恢复原有排期节目播放。 |
6 | 审核机制 |
系统提供多种审核机制供用户选择,根据用户实际需求由系统管理员在服务器进行灵活配置。 免审核: 发布的节目直接下发,无需审核; 单级审核: 发布的节目只需审核通过即可下发至终端; 两级审核: 发布的节目需两级顺序审核通过后方可下发至终端; 多人会签审核: 在两级审核的一级审核可设置多人会签审核,只有多人会签通过后发布的节目才能进入下一级总审核。 |
7
| 用户管理 | 系统采用B/S架构,支持多用户。 用户无需安装客户端软件,凭用户名、登录密码和随机验证码在任何电脑通过浏览器即可登录系统,每个用户在系统中是独立的,具有相应的角色并隶属于一个指定的组织机构,严格遵循系统分配的各项权限,包括页面访问权限、操作执行权限、素材空间和播放列表访问权限、节目发布和审核权限、设备监测和控制权限等,每项权限、操作功能、可视终端都可以独立分配给指定的用户 |
8 | 角色管理 | 系统支持自定义角色。系统中的每一项访问、操作权限都可以由系统管理员进行自由组合,按实际需求在系统中建立各种角色,如节目制作员、节目审核员、设备管理员等。 |
9 | 权限管理 | 系统按权限级别分为系统管理员和普通管理员两大类,系统管理员是平台的超级管理员具有系统的所有操作权限,普通管理员是由系统管理员创建的下属管理员,每个普通管理员(用户)都分配有角色和可视终端。 |
10 | 终端管理 | 系统提供多重终端管理方式,按组织机构管理、按自定义分类(分组)管理、按自定义标签管理。 在服务器上系统管理员可以为终端添加自定义属性标签,比如地点、设备管理员等,方便分类检索;也可添加电气性能参数等参数标签,并设置相应的阈值,当终端设备参数超过阈值时向管理员发出报警消息。 每一台终端在系统中拥有独立的序列号和注册码,有效杜绝非法设备接入服务器。 |
11 | 终端监控 | 系统支持终端在线实时监测和远程控制。 1)远程监测: 管理员登录服务器后以列表或全局图标方式快速查看各终端当前的在线状态、工作状态,提供按工作状态检索功能,快捷定位故障终端;提供查询单个终端的详细信息,如当前节目、设备参数等,系统预设设备参数异常阈值,当终端参数超过异常范围时通过网页消息方式向管理员报警; 2)远程控制: 管理员在服务器页面可通过控制面板对单个或多个终端进行远程操作,如播放、停止、音量控制、唤醒、重启等操作; 3)定时设置: 系统支持两种定时设置,开关机定时器和下载时段定时器,开关机定时器支持每周7天每天三段的定时器,定时器支持常开、常关、定时开关;下载时段定时器用于设置终端错时下载,避免终端同时并发下载造成网络负担过重;每个终端可独立或按组设置定时策略 |
12 | 日志管理 | 系统提供丰富的日志统计信息,提供按条件检索和导出EXCEL表格供用户分析。 1)节目播出日志:统计节目表和素材在终端实际播放情况统计,提供按素材进行检索; 2)终端工作日志:统计各终端开关机、登录退出、工作状态异常的记录; 3)用户操作日志:记录管理员登录平台的每项操作足迹。 |
13 | 流量管理 | 系统采取多项措施尽量减少占用网络带宽,不影响企业正常办公业务。 预约发布: 节目发布时可选择立即发布或预约发布两种方式,预约发布可按用户设置的时间点发布节目,以避开企业白天正常办公时段的流量高峰期; 终端分时下载: 设置终端错时下载,避免终端同时并发下载造成网络负担过重;每个终端可独立或按组设置定时策略; 终端带宽限制: 可按终端ID和关联IP地址限制单台终端的下载带宽。 |
14
| 系统安全 | 系统充分考虑网络传输的安全性,采用多种措施保障服务器和节目发布的安全。 1)用户登录: 用户名、登录密码、随机验证码保证用户登录信息安全; 2)终端登录: 服务器预设终端设备MAC地址和硬盘序列号,终端登录服务器以加密方式传送设备硬件信息保证登录合法性; 3)文件传输: 服务器向终端发放文件时同时发送MD5数字签名验证码,终端依据数字签名验证文件的合法性和完整性,保障节目播出安全合法。 |
15 | 系统备份 | 系统备份用于用户保存历史数据,备份的数据转移至备份磁盘可有效保证服务器当前保持足够的磁盘空间正常运行,同时备份数据可以用于数据追溯。当服务器因为不可预知的软硬件故障而崩溃时,历史备份数据可以用于系统数据恢复。 系统提供人工手动备份和自动定时备份两种备份方式,自动备份的时间周期和备份路径由系统管理员进行设置。 |
四、功能扩展
序号 | 项目 | 描述 |
1 | 分布式部署 | 系统支持分布式部署进行负载均衡,针对终端点位较多的区域可设置二级服务器,减轻干线网络负载。 |
2 | 各类终端集成 | 系统预留终端分辨率设置功能,用户可以追加任意定义分辨率的屏幕,可选用独立嵌入式播放器或GTV x86播放器,通过VGA/HDMI视频输出匹配LED全彩屏、LCD拼接墙、普通液晶电视等显示终端。 |
