取号机（扫描仪及打印机）
2.1打印机参数
√打印方式： 热敏行点打印
√纸宽：80MM
√分辨率(点/mm)： 不低于8
√每行字符：不低于32(12X24dot)
√硬件接口：串口、USB接口
√打印长度（寿命)：不低于50km
√切刀寿命：不低于80万次
√工作温度(℃) ：-20 至 50
√尺寸(WxDxH 毫米) ：根据实际外壳确定
√操作系统要求：兼容windows xp/7/8/10操作系统
√二次开发接口：提供java、C++接口
2.2读卡器和传感器参数
1)图像采集
√图像采集区域规格：不小于127*96 mm。
2)传感器
√CMOS 不小于300万像素（2048*1536），分辨率不低于390 dpi。
3)光源
√支持多波段光源，含可见光、红外等。
4)证件识别（OCR）
√支持身份证、护照、港澳通行证、台胞证、行驶证等多种身份证件图像采集与信息识别；
√支持ICAO9303标准护照、签证等旅行证件的图像采集与信息识别，包含机读码和其他版面信息；
√支持1D、2D条形码识别,拍照识别速度小于1秒。
5)电子护照读卡
√支持ICAO9303标准电子护照读卡；
√支持ISO 14443 Type A/B类型卡片读卡；
√支持电子护照基本访问控制(BAC)；
√支持电子护照被动认证，验证证件信息真实性；
√支持电子护照主动认证，验证证件芯片真实性。
6)二代身份证读卡
√要求有独立的射频读卡区，支持二代居民身份证射频识别读卡，读卡时间小于1秒
7)数据通信
√数据通信接口为USB 2.0，支持USB接口扩展，可在设备上连接其他USB设备。
8)自动触发
√支持证件自动感应触发证件识读。
9)指示灯
√含电源指示灯、就绪指示灯、错误指示灯以及警告指示灯。
10)软件开发包
√提供软件开发包供二次开发调用，以dll、ocx形式提供；
√提供VC、VB、C#、Java语言的调用例程。
11)操作环境
√湿度：20％到95％（相对湿度下无凝结）
√温度：-10°至50°C工作；-20°至50°C存储
12)可提供机芯
√可提供机芯，供嵌入式安装。
整机功率：≤500W
网络接入：有线和WiFi都支持
电源插头：三项插头
取号机软件
3.1取号机软件功能描述
如下展示的取号机界面为取号机的主要操作界面，此界面可灵活根据客户需求更换主页背景图、logo、支持电话、主标题等内容。取号机软件页面支持五种国际语言，包含：简体中文、英语、日语、韩语、俄语（支持的语言可定制开发，下图中的logo只是展示效果，可根据不同客户进行更换）。
3.2取号机语言
取号机首页包含五种语言选择方式，简体中文、英文、俄语、日语、韩语。如下图所示：(语言可按甲方需求定制)
3.3认证方式

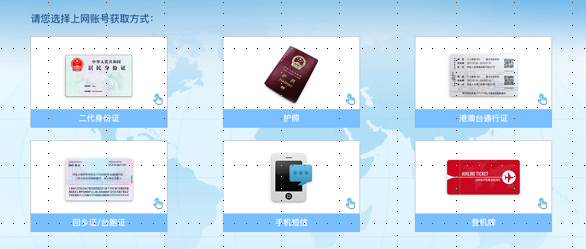

取号机获取联网账号及密码的认证方式有六种，包含护照、二代身份证、港澳台通行证、回乡证/台胞证、手机短信、登机牌。
3.4网监对接功能
为了达到网监的要求，采用公安部授权的证照扫描仪获取旅客的身份信息（身份证 护照号等），同时取号机软件满足获取认证联网账号及密码的需求，取号机软件管理后台实时监控每台取号机的运行状态、包含取号机可用性、系统运行信息等，如取号机发生故障主动报警联系机场运维人员，并支持数据统计报表的查看及导出操作。
3.5取号机管理后台功能说明

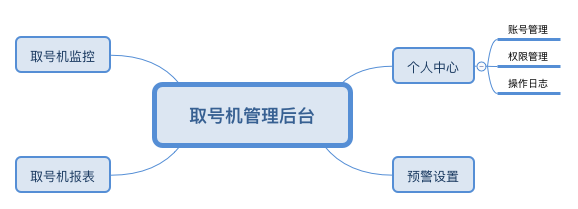

取号机管理后台主要分四部分，分别是取号机监控、取号机报表、预警设置和个人中心。如图9所示。
3.5.1取号机监控

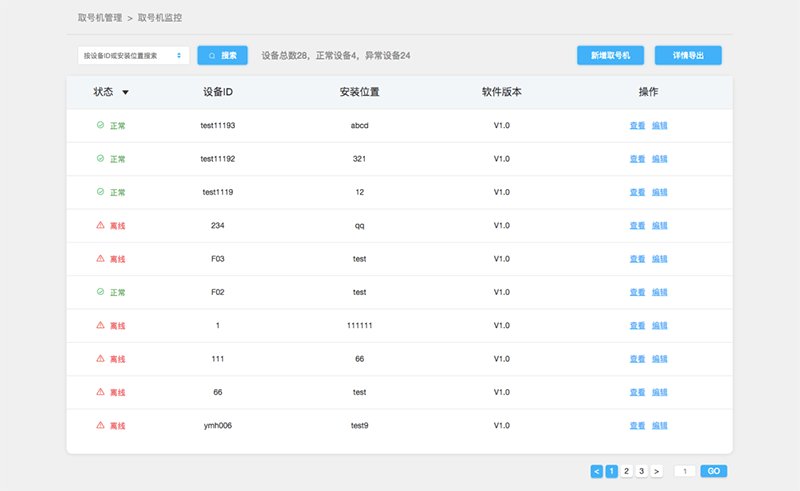

实现取号机设备运行情况和基础信息的实时监控，异常时通过邮件和短信的方式进行实时预警。如下图所示：
1）搜索支持按照设备码和安装位置来进行搜索，列表显示搜索结果；
2）列表包含状态（正常、异常、不限）、设备ID、航站楼信息、设备安装位置、软件版本和操作；
3）查看和编辑可对已配置的取号机进行配置信息查看和编辑信息；
4）详情导出按当前筛选条件导出设备列表；

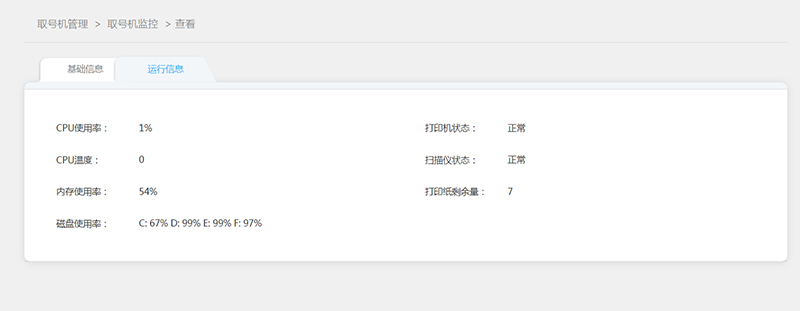

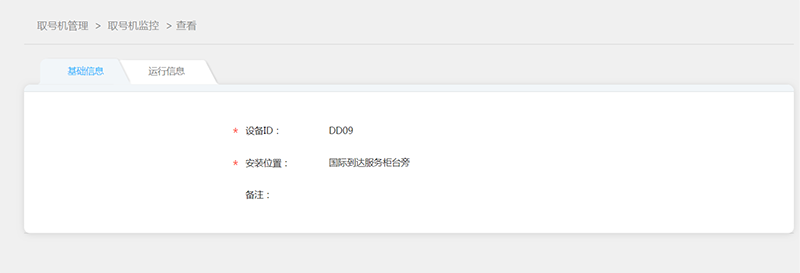

点击查看按钮，页面如下：

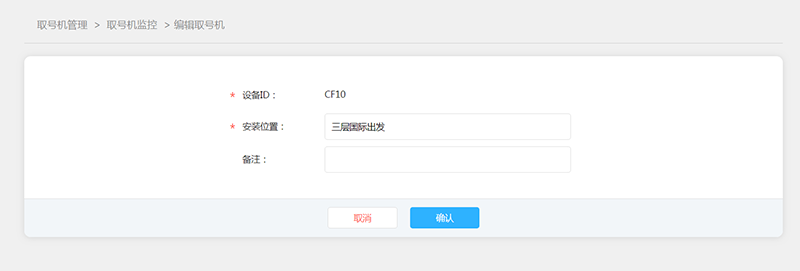

点击编辑按钮，进入编辑设备页面：
点击编辑按钮，进入编辑设备页面：
3.5.2新增取号机
添加取号机设备需输入设备ID、航站楼、安装位置、可上传周围环境照片、点选航站楼平面图、备注，点击确认完成添加设备。需要客户提供每个楼层的航站楼平面图,我们才可以进行产品设计。
3.5.3预警设置

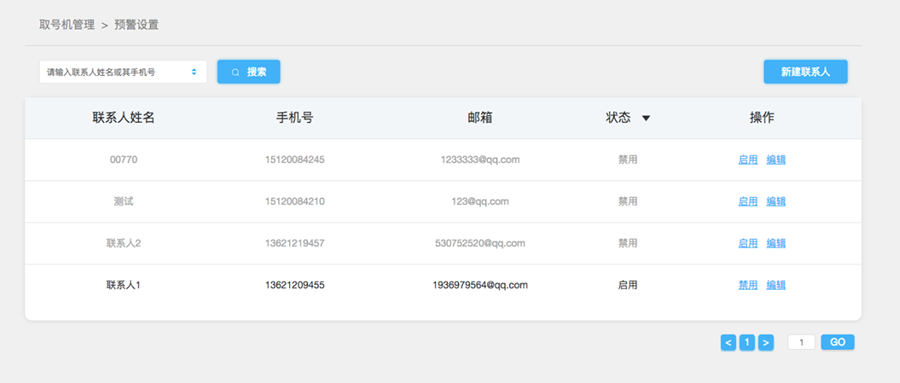

实现设备预警联系人相关信息的配置，如下图所示。
1）搜索可对已配置的预警联系人的姓名或手机号进行搜索，结果显示在列表中；
2）列表显示联系人姓名、手机号、邮箱、状态（启用、禁用、不限）和操作；

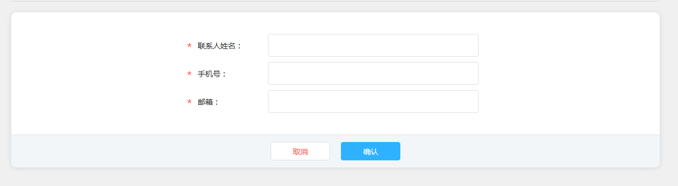

3.5.4新建联系人
新建联系人需填写联系人姓名、手机号和邮箱，点击“确认”新建成功。如下图所示：

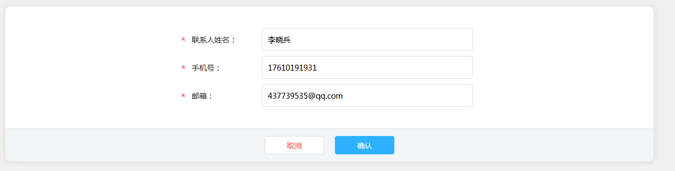

3.5.5编辑联系人
新建联系人需填写联系人姓名、手机号和邮箱，点击“确认”编辑成功。如下图所示：
3.6取号机报表
取号机可按设备或者航站楼显示取号数据信息，可按时间段、航站楼或者设备标识查询并支持明细导出，默认昨天时间的信息。
◆默认按照航站楼显示取号机数据，列表展示字段有：显示航站楼号、取号总数、取号总数、身份证认证数、港澳台通行证认证数、护照认证数、回乡证/台胞证认证数、手机短信认证数、登机牌认证数。如果日期选择一段时间，则点击“查看”按钮，可查看特定航站楼每一天的取号机数据情况。可视化，会在列表的上方或者下方展示各种认证方式占比饼图、以及一段时间内认证数折线图
◆可点击tab按钮，切换至默认按照设备显示取号机数据，列表展示字段有：显示设备ID、航站楼号、安装位置、取号总数、取号总数、身份证认证数、港澳台通行证认证数、护照认证数、回乡证/台胞证认证数、手机短信认证数、登机牌认证数。如果日期选择一段时间，则点击“查看”按钮，可查看特定设备型号每一天的取号机数据情况。可视化，会在列表的上方或者下方展示各种认证方式占比饼图、以及一段时间内认证数折线图
3.7个人中心
个人中心主要包含对账号的管理等操作，主要功能为个人中心、账号管理、权限和操作日志。
3.7.1个人中心

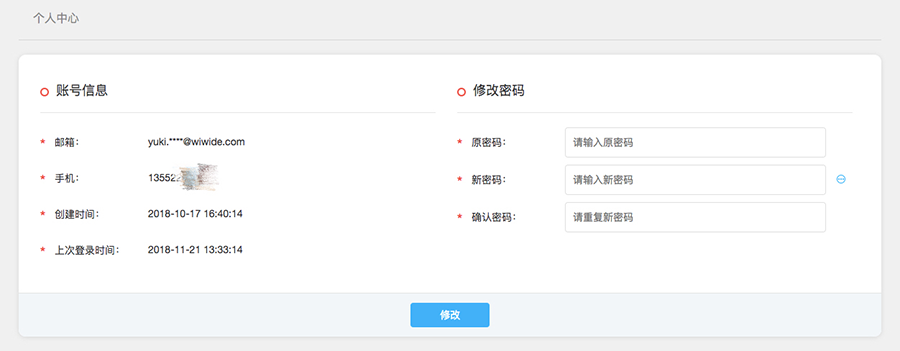

个人中心显示登录账号的配置信息，包含已配置的邮箱、手机号、创建时间、上次登录时间和修改密码操作，修改密码后登出当前账户回到登陆页，如下图所示：
3.7.2账号管理
账号管理显示已配置的账号列表，可对已配置的账号进行操作配置，新建账号实现新建不同权限的用户，机场可根据需求来划分不同人员对不同页面的操作权限，且只有超级管理员有权限查看此页面。

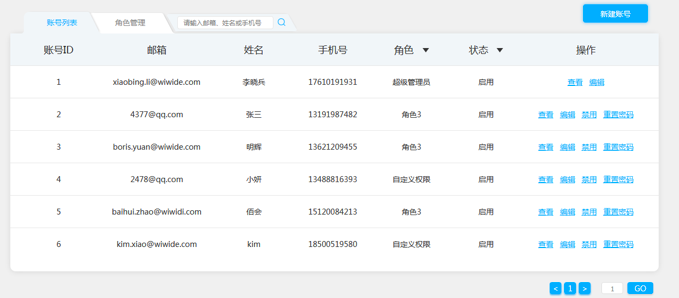

账号列表显示已创建账号的账号ID、邮箱、姓名、手机号、状态（启用、禁用、不限）和操作，可按按邮箱、姓名或手机号进行查找，禁用账号则已配置账号无权限进行任何操作，重置密码系统自动分配新密码，如下图所示：
3.7.3权限概述
权限体系需要满足功能：实现超级管理员和普通管理员，机场可根据需求来划分不同人员对不同页面的操作权限。划分页面查看权限，页面权限主要分为取号机监控页面、预警设置页面、取号机报表页面。无权限的人员对相关功能不可见；出于安全性考虑，超管账号不在后台设置重置密码的入口，如遗忘密码，需在数据库中重置。
3.7.4操作日志
操作日志记录所有登陆、新增、编辑、禁用、启用、确认、退出登录操作。查看及游览操作均不记录。包含操作行为、操作人、操作时间、登陆IP。并支持按操作日期进行查询。如下图所示：
3.8监控软件数据展示
3.8.1取号机报表

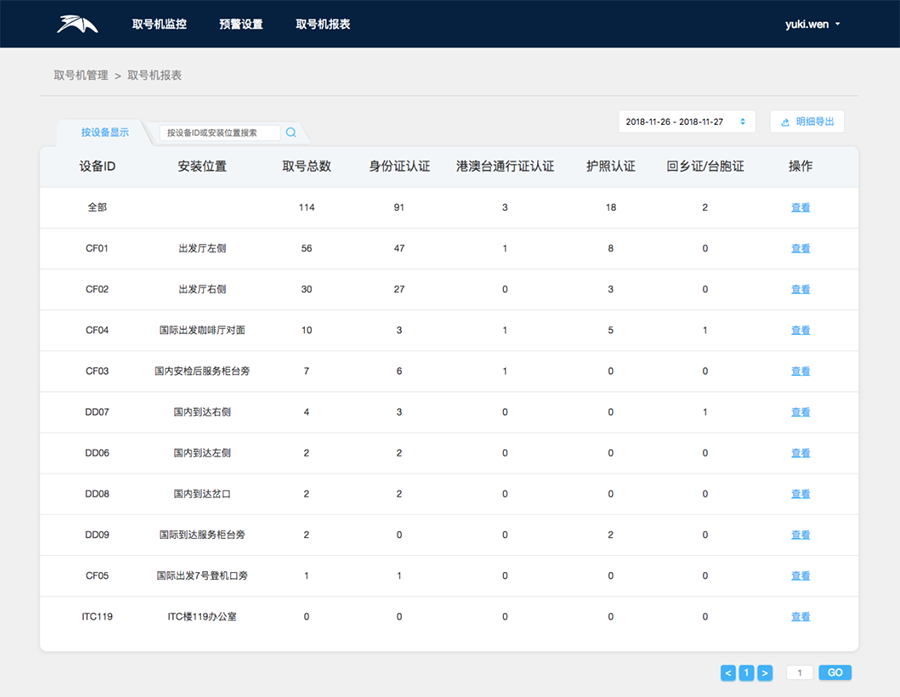

取号机按设备显示取号数据信息，可按时间段查询并支持明细导出，默认当前时间的信息。显示取号机ID、安装位置、取号总数、身份证认证数、港澳台通行证认证数、护照认证数和回乡证/台胞证认证数，如下图所示：
3.8.2取号机运行情况报表
可航站楼平面图上全部取号机的布置情况，即每个取号机对应详细的名称、位置、周边环境照片信息。目前此功能，首都机场已经存在，可快速复制实现。
3.9API接口开发
根据机场需求，需要为数据分析和展示软件提供数据接口，并配合完成相应软件开发。
第4章系统流程标准

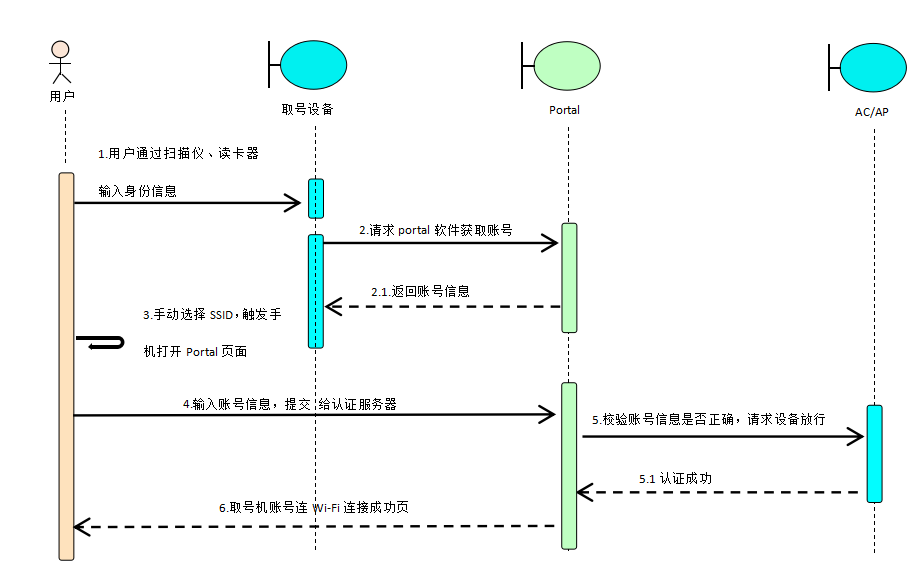

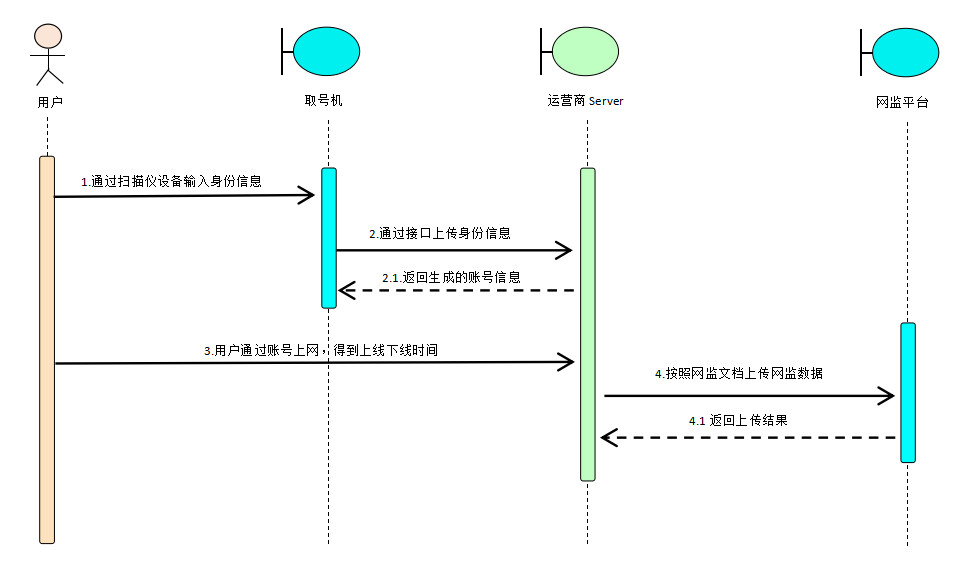

获取账号过程介绍：
1.用户在所在机场根据指引找到相应的取号机。(注: 该设备已通过公安部相关部门认定)
2.用户根据取号机操作页面提示，选择相应获取账号方式，取号支持身份证、护照、港澳通行证等取号方式。
3.用户选择相应取号方式后，取号机设备会根据用户的选择，相应的调起硬件设备，扫描用户证件获取用户证件信息，成功获取用户信息后取号机设备将会加密提交用户信息至服务器，服务器把这些信息记录到数据库生成相应的账号密码并加密返回给取号机设备。当取号机设备成功接收到服务器返回的加密账号信息后，解析账号信息并调用设备中的打印机模块，打印相应信息提供给终端用户。

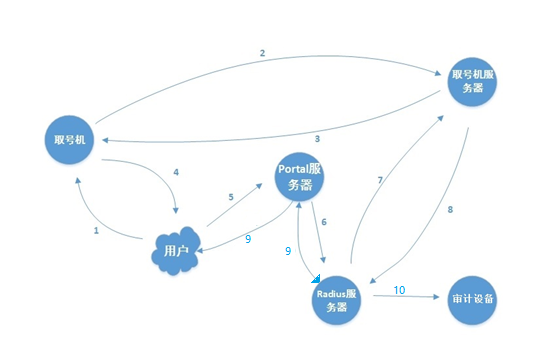

上网认证过程介绍：
1.用户连接到机场WiFi网络后，通过打开浏览器弹出机场WiFi欢迎页。在欢迎页面上选择取号机登录方式。用户在机场欢迎页面上提交账号、密码信息，点击验证登录，加密提交用户账号信息到Portal服务器。
2.Portal服务器把加密的用户账号信息发送给Radius服务器，Radius服务器将接收到的加密信息解密后会与数据库中的账号信息进行比对校验。
3.Radius服务器上会把验证信息结果返回给Portal服务器。如果返回的验证结果为失败，Portal服务器在Portal页面上友好的提示终端用户错误信息，登录失败。如果返回验证结果为成功，Portal服务器则会根据AC网络设备放行的方式，发送相应终端信息请求AC网络设备放行，进行登录。
4.Portal服务器把终端用户的账号信息、IP地址、MAC地址等发送给Radius服务器，Radius服务器把这些信息记录到数据库。
5.Radius服务器把用户的账号和IP、MAC等绑定信息发给审计设备。审计设备接收到用户的账号和IP、MAC的绑定信息后成功绑定用户账号和IP、MAC。
6.通过此流程后，用户使用取号机获取上网账号密码，只有通过机场取号机扫描用户证件（身份证、护照、港澳通行证）后获取相应账号密码才可登录成功，查询用户身份时，可通过审计设备查询到账号，通过账号在Radius服务器上查询到用户的身份信息（身份证、护照、港澳通行证）。通过此操作可实现用户实名认证上网。
